SCHOTT光源 KL 2500 LED

德国SCHOTT光源 KL 2500 LED

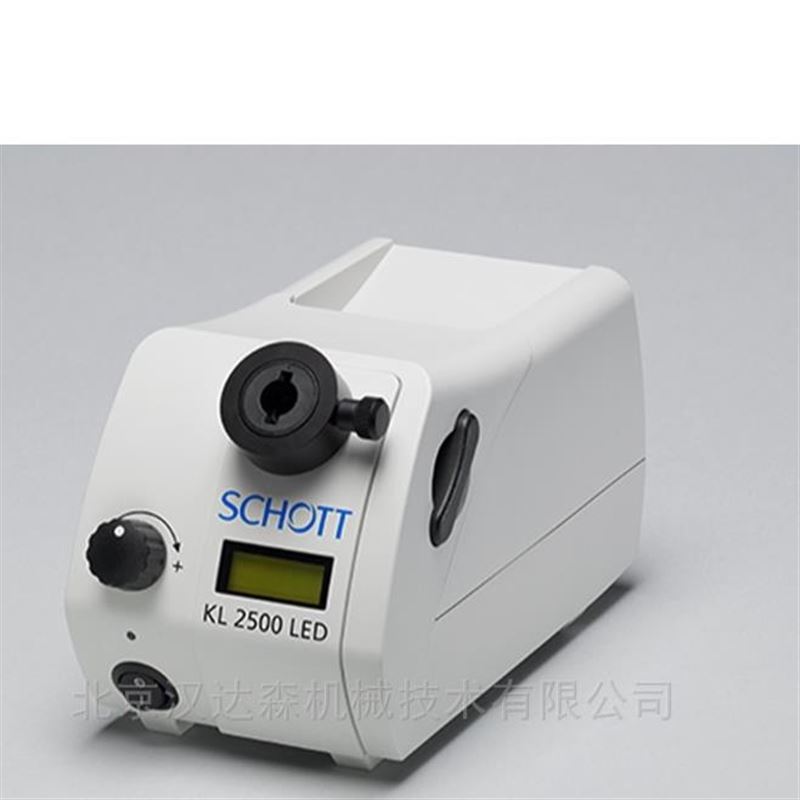

SCHOTT KL 2500 LED 是一款高性能的 LED 光源，亮度等同于 250W 卤素冷光源，光通量约 1100lm，具备 USB 连接、电子快门等功能，主要用于满足显微镜冷光照明等专业应用需求。

特点

白光引擎。

可连接 USB。

电子快门功能。

LCD 显示屏指示亮度、运行模式或错误代码。

具有3种灵敏度的强度控制。

双位滤光片滑块。

采用低噪音风扇散热设计。

优势

光强度1,100 lm。

可连接脚踏开关。

可通过 USB 连接用计算机控制。

0-100%连续调光。

超细微调光选项，0.1%间隔。

免维护 LED 引擎，50000个工作小时。

技术参数

光 强 度: 1100 lm

标准色温：约 5600K，

有效光导直径： 9 mm。

工作电压范围：为 100-240V 交流电，50-60Hz 频率，

输入电压：为 24V 直流，功耗 80VA。

尺寸： 114×231×137 毫米，

重量：约 3.6 千克，

主要配件：

主要配件包括滤光片、光导适配器、脚踏开关等

滤光片：有直径 28 毫米的蓝色（258.302）、红色（258.303）、绿色（258.304）、黄色（258.305）滤光片，还有卤素滤光片（258.307），以及用于荧光激发的蓝色（λ=450nm，258.313）和绿色（λ=540nm，258.314）滤光片，可满足不同照明需求。

滤光片支架：型号为 258.330，用于安装直径 28 毫米的滤光片。

光导适配器：包括适用于 SCHOTT 日本公司 Megalight 的适配器（158.321）、适用于 SCHOTT 北美公司 ColdVision 的适配器（158.322）、适用于 Volpi 和 Photonic 的适配器（158.323）等。

电源线：提供不同插头类型，欧盟插头（IEC-C13 转 CEE 7/7）为 400.051，美国插头（IEC-C13 转 NEMA 5-15）为 400.052，英国插头（IEC-C13 转 BS 1363）为 400.053，瑞士插头（IEC-C13 转 SEV1011）为 400.054。

脚踏开关：型号为 400.020，用于远程操作光源。

安装托架：包括基座托架（120.250），以及适用于不同直径柱的托架，如直径 20mm（120.220）、25mm（120.225）、29mm（120.229）、32mm（120.232）、35mm（120.235）的柱托架，还有适用于蔡司支架 K、支架 M 的托架（120.240）。

工作距离适配器：有 WD 30-50 mm（157.569）、WD 30-80 mm（157.567）、WD 30-110 mm（157.562）等不同规格。

应用领域：其亮度相当于 250 瓦卤素灯，适用于工业和生命科学领域，是立体显微镜等设备的理想照明系统，也可用于需要高精度照明的数字成像等应用。

常见型号

KL 300 LED

KL 1500 LED

KL 1600 LED

KL 2500 LED

KL 1500 HAL

KL 2500 LCD

德国SCHOTT光源A20980/RGBW 有红、绿、蓝、白四种色彩通道

德国SCHOTT光源A20980/RGBW具备内部光反馈稳定功能，拥有 25µs 上升时间和 1µs 精度的快速触发频闪功能，可通过 USB、RS232 等进行模拟或数字远程控制。是一款专为机器视觉应用设计的光纤照明光源。

4种色彩通道：红色（625nm）、绿色（530nm）、蓝色（460nm）、白色（6300K）

基本参数

光通量：红色 130lm，绿色 250lm，蓝色 70lm，白色 400lm。

色温：红色 625K，绿色 530K，蓝色 460K，白色 6300K。

显色指数：75

输入功率： 24V DC/5A max（18-28VDC）

功耗： 120W。

尺寸： 129mm×201mm×59.69mm

重量：约 0.816kg

工作温度： 0℃至 45℃

产品特点：

采用长寿命、高效的 LED 引擎，兼容 ColdVision 导光板，具备内部光反馈稳定功能。

支持 USB（虚拟 RS 232）、RS 232、双以太网、多端口等模拟和数字远程控制方式，具有快速触发频闪功能（上升时间 25μs，精度 1μs）。

增强了抗振动和抗冲击能力，提高了抗静电能力，连接器均有固定装置，且符合 RoHS 标准，通过 ETL 认证。

常用配件

聚光透镜：可增加光斑中心的光强度，使光线更集中，适用于需要高亮度局部照明的场景，如微小物体的细节观察等。

圆柱形透镜：主要用于线形灯，可将光线整形为线性分布，适合对细长型物体或线条进行照明，在一些线性检测或测量应用中较为常用。

滤光镜：有多种类型，如颜色滤光镜（红、蓝、绿、黄等）可用于选择性地透过特定颜色的光线，满足不同颜色检测或对比需求；还有日光滤光镜、卤素滤光镜等，可使光线更接近特定光源的光谱特性，便于在不同光照要求下使用。

铰接臂和底座：铰接臂可灵活调整光源的位置和角度，方便将光线引导至所需照明的部位；底座则用于稳定支撑光源，确保其在使用过程中保持稳固。

导光束支架：用于固定不同尺寸的导光束，使导光束与光源可靠连接并保持稳定，保证光线传输的稳定性。

环形光转接头：当需要使用环形光进行照明时，可通过该转接头将环形光与光源连接，实现环形照明效果，有助于突出物体的轮廓和表面特征。

主要应用

工业机器视觉检测：在工业生产过程中，可用于自动检查系统。例如晶圆检查，能够提供稳定且高强度的照明，帮助检测晶圆表面的缺陷、划痕等，确保产品质量。也适用于玻璃损坏分析，极均匀的线光源可使玻璃表面的细微裂纹、划痕等缺陷清晰可见，便于进行质量评估和后续处理。还可用于高强度同轴照明，对一些具有特殊表面特性或需要特定角度照明的工件进行检测，提高检测的准确性和可靠性。

机器人分析：为机器人视觉系统提供精确照明，使机器人能够更准确地识别物体形状、位置和颜色等信息，从而更好地完成分拣、装配等任务，广泛应用于汽车、电子等行业的自动化生产线。

立体显微镜照明：可为各种级别的立体显微镜提供出色的透光率。在实验室、教室以及工业环境中，用于观察微小物体，如生物样本、电子元器件等，帮助研究人员和操作人员更清晰地观察物体的细节和结构。

常见型号

A20980/6000K

A20980/3000K

A20980/RGBW

A20990

A20990-A08500

A20990-A08625
